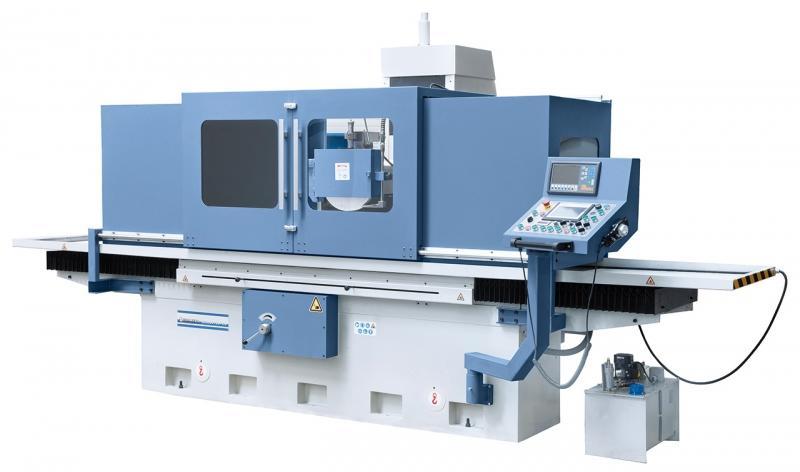

A megjelenített kép minden Bernardo termék esetében illusztráció, nem minden képeken szereplő elem alap tartozéka bizonyos gépeknek! Kérjük a vásárlás előtt tekintse meg a részletek végén "Szállított tartozékok" bekezdésben található tételeket és amennyiben kérdése merülne fel forduljon hozzánk elérhetőségeink valamelyikén!

Tulajdonságok

• Edzett és csiszolt, hosszanti és keresztirányú asztali vezetőpályák, Turcite-B bevont ellenvezetők a magas kopásállóság és a csekély súrlódás érdekében
• Asztal-hosszanti, ill. keresztirányú vezetés V-síkvezető által
• Számítógépvezérelt beállítás gyorsmenet segítségével a munkadarab magasságához, beállítható simító és kiszikráztatási menetek, automatikus leemelés a program vége után kimeneti állásba
• Axiális és radiális hézagmentesen előrögzített speciális csapágy a köszörűorsóban
• Feszültségmentes, kiizzított gépalaptest nagy pontosságot biztosít
• Nagy stabilitás az erősen bordázott és nagyvonalúra dimenzionált falazat által
• Beállítható asztali hossz- és keresztmozgás végütközők segítségével
• Az értékes hidraulikus rendszer finom asztali-átvezérlést biztosít nagy asztali terhelés mellett is
• Siemens PLC-vezérléssel az egyszerű köszörülési ciklusok érintőképernyőn történő beprogramozásához

Műszaki adatokAsztali befogófelület600 x 1200 mmT-horony mennyiség / szélesség 3 / 18 mm Elektro-mágneses befogólemez 600 x 1200 mm Max. eljárási táv, hosszanti 1520 mm Max. eljárási táv, kereszt 660 mm Orsóközép / asztal max. távolság 600 mm Max. munkadarabsúly* 970 kg Köszörűtárcsa 350 x 50 x 127 mm Asztali sebesség, hidraulikus 5 - 25 m/perc Vízszintes beállítás Automatikus állítás, keresztirányú 0 - 30 mm/löket Gyorsmenet, keresztirányú 50 - 600 m/perc Függőleges beállítás Automatikus állítás, függőleges 0,005 / 0,01 / 0,015 / 0,02 / 0,03 / 0,04 mm Gyorsmenet, függőleges 0 - 300 mm/perc Köszörűorsó motor 7,5 kW Orsó fordulatszám 1440 ford. /perc Hidraulikus szivattyúmotor 5,5 kW Bekötési összérték 18 kW Hosszúság 4800 mm Mélység 2750 mm Magasság 2420 mm Kb. súly 6500 kg * mágneses befogólemezzel
Szállított tartozékok

• 2-tengelyes-helyzetmutató ES-12 H LCD-Display-el
• Siemens SMART-Paneel IE V3 érintésvezérléssel
• Elektronikus kézikerék
• Köszörűtárcsa
• Tárcsakarima
• LED-géplámpa
• Mágneses befogólemez
• Kiegyenlítő stand
• Kiegyenlítő tengely
• Védőburkolatok
• Párhuzamos lehúzó-berendezés
• Lemágnesező berendezés
• Hűtőanyag berendezés
• Csiszológyémánt
• Gépsaru
• Központi kenés
• Hidraulik. olaj-hűtés
• Alkalmazási szerszám

Így is ismerheti: BSG 60120 PLC 05 1451 XL, BSG60120PLC051451XL, BSG 60120 PLC (05 1451XL), BSG60120PLC05-1451XL, BSG 60120 PLC (05-1451 XL)
